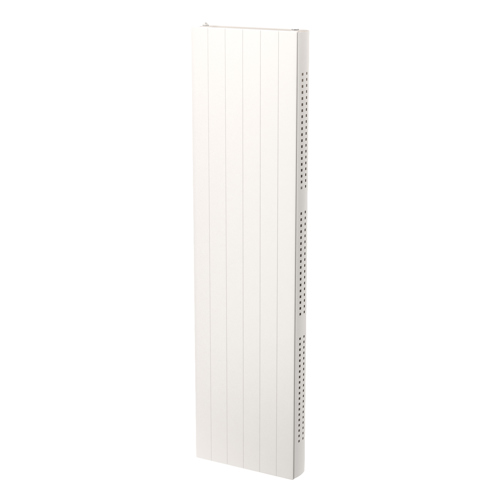

Faro V
Radiateur panneau habillé vertical, 6 orifices, face avant rainurée
- Design élégant et profilé
- Solution parfaite pour les espaces muraux limités
- Radiateur à raccordement central
- Pivotant pour un raccordement par le haut
- Barre porte-serviettes en acier inoxydable de haute qualité
Description du produit
Le style du Faro V est souligné par une face avant finement profilée verticalement et des panneaux latéraux arrondis. Comme d’autres éléments d’ameublement verticaux, ce radiateur design n’est pas seulement destiné à créer une sensation de hauteur, il est également une puissante source de chaleur dans les espaces où la surface murale est restreinte. La couleur standard est le blanc RAL 9016, mais de nombreuses autres couleurs sont disponibles en option. Pour une fonctionnalité accrue dans la salle de bains et la cuisine, un porte-serviettes en acier inoxydable est disponible en accessoire. Livré avec supports, jeu de vis et chevilles, instructions de montage, caches latéraux avec clips, 3 obturateurs en laiton et aération.
Spécifications techniques
| Classe ETIM | EC011022 - Radiateur plat |
|---|---|
| Matériau | Acier |
| Type | 20 - 21 - 22 |
| Structure de surface du panneau frontal | Plat, lisse |
| Panneau frontal aquifère | Non |
| Adapté aux locaux humides | Non |
| Hauteur [mm] | 1500 - 2100 |
| Longueur [mm] | 300 - 750 |
| Profondeur [mm] | 82 - 107 |
| Émission de chaleur selon EN 442 20 °C - 55/45 [W] | 459 - 1500 |
| Émission de chaleur EN 442 20 °C - 75/65 [W] | 881 - 2928 |
| Émission de chaleur EN 442 20 °C - 70/40 [W] | 513 - 1680 |
| Émission de chaleur certifiée selon l'EN 442 en laboratoire | Oui |
| Exposant N | 1.2671 - 1.314 |
| Pression de travail max. [bar] | 10 |
| Contenu en eau [l] | 4.05 - 13.9 |
| Couleur standard | Oui |
| Couleur | Blanc |
| Numéro RAL | 9016 |
| Degré de brillance | Brillant |
| Pattes soudées | Non |
| Avec revêtement latéral | Oui |
| Avec revêtement supérieur | Oui / Non |
| Rabattable | Oui |
| Nombre de raccordements standard | 4 |
| Connexion 1, en bas à gauche | Débit d'entrée |
| Connexion 2, côté gauche bas | Débit d'entrée |
| Connexion 4, en haut à gauche | Débit d'entrée |
| Connexion TC, centre supérieur | Double connexion, entrée-sortie |
| Connexion 5, en haut à droite | Débit de sortie |
| Connexion 8, en bas à droite | Débit de sortie |
| Connexion BC, centre bas | Double connexion, entrée-sortie |
| Dimension du filetage (en pouces) | 1/2 pouce |
| Raccord fileté | Filetage intérieur |
| Avec raccordement 1 point | Non |
| Avec raccord de purge d'air | Oui |
| Avec purgeur d'air | Oui |
| Avec orifice de vidange | Oui |
| Avec robinet de distribution | Non |
| Vanne thermostatique intégrée | Non |
| Avec bouton de thermostat | Non |
| Avec consoles murales | Oui |
| Conversion modèle mixte possible | Non |
| Avec corps de chauffe électrique | Non |
| Avec plot de remplissage | Oui |
| Avec matériau de fixation | Oui |
| Convient pour porte-serviettes | Oui |
| Avec porte-serviettes | Non |
| Porte-serviettes encastré | Non |
| Convient pour étagère | Non |
| Facteur K | 5.985 - 17.449 |
| Watt Absolu [W] | 881 - 2928 |
| Émission de chaleur selon EN 442 20 °C - 45/35 [W] | 267 - 861 |
| Émission de chaleur selon EN 442 20 °C - 60/45 [W] | 536 - 1067 |
| Émission de chaleur selon EN 442 20 °C - 90/70 [W] | 1286 - 3879 |
| Émission de chaleur selon EN 442 20 °C – 55/45 (Btu/h) | 1689 - 5118 |
| Émission de chaleur selon EN 442 20 °C – 75/65 (Btu/h) | 3258 - 9990 |
| Température de fonctionnement maximale [°C] | 110 |
| Direction de montage | Verticale |
| Nombre de supports muraux | 3 |
| Teneur en eau par mètre [l] | 4.05 - 13.9 |
| CO2/Kg équivalent par kg de matériau | 2.8 |
| CO2/Kg équivalent par KW de chaleur délivrée par les articles | 54.66 |
| Poids [kg] | 29.8 - 86.79 |
| Poids par mètre [kg] | 28.65 - 83.45 |
Calculs
Articles
| Code article | Description de l'article | Émission de chaleur selon EN 442 20 °C - 55/45 [W] | Hauteur [mm] | Longueur [mm] | Profondeur [mm] | Contenu en eau [l] | Poids [kg] | CO2/Kg équivalent par kg de matériau |
|---|---|---|---|---|---|---|---|---|
| FAVP201800300 | Radiateur panneau habillé FARO V 20 1800 300 | 459 | 1800 | 300 | 82 | 4.8 | 30.11 | 2.8 |
| FAVP201800450 | Radiateur panneau habillé FARO V 20 1800 450 | 657 | 1800 | 450 | 82 | 7.23 | 42.87 | 2.8 |
| FAVP201800600 | Radiateur panneau habillé FARO V 20 1800 600 | 847 | 1800 | 600 | 82 | 9.67 | 55.62 | 2.8 |
| FAVP201950300 | Radiateur panneau habillé FARO V 20 1950 300 | 495 | 1950 | 300 | 82 | 5.2 | 32.45 | 2.8 |
| FAVP201950450 | Radiateur panneau habillé FARO V 20 1950 450 | 709 | 1950 | 450 | 82 | 7.8 | 45.88 | 2.8 |
| FAVP201950600 | Radiateur panneau habillé FARO V 20 1950 600 | 914 | 1950 | 600 | 82 | 10.4 | 59.31 | 2.8 |
| FAVP202100300 | Radiateur panneau habillé FARO V 20 2100 300 | 532 | 2100 | 300 | 82 | 5.6 | 34.84 | 2.8 |
| FAVP202100450 | Radiateur panneau habillé FARO V 20 2100 450 | 761 | 2100 | 450 | 82 | 8.37 | 49.84 | 2.8 |
| FAVP202100600 | Radiateur panneau habillé FARO V 20 2100 600 | 980 | 2100 | 600 | 82 | 11.13 | 64.82 | 2.8 |
| FAVP202100750 | Radiateur panneau habillé FARO V 20 2100 750 | 1191 | 2100 | 750 | 82 | 13.9 | 79.82 | 2.8 |
