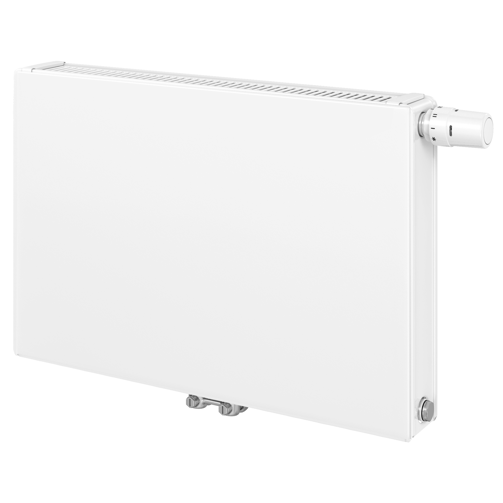

Vonoplan T6

T6 3010 Plan

Radiateur panneau habillé, 6 orifices, face avant plane lisse.

  • Convient à tous les styles d’intérieur
  • Technologie brevetée d’alimentation en forme de T intégré au radiateur
  • Installation simplifiée grâce au raccordement central
  • Flexibilité dans le choix de la tête thermostatique
  • Design élégant à façade plate
Description Spécifications techniques Téléchargements Calculs Articles Produits associés
Haut de page

Description du produit

Le radiateur panneau habillé T6 3010 Plan est équipé d‘une face avant plane lisse aux bords arrondis, de joues latérales et d‘une grille supérieure maintenue par des clips marqués FINIMETAL.
Raccordement central, 6 orifices, avec une canne intégrée en forme de T.
Equipé d’un insert thermostatique universel pré-monté en usine.
Pression de service 10 bar. Température de service maximale de 110°C.
Inclus : consoles de fixation en L, étriers, bouchons
Couleur standard blanc (RAL 9016). Décliné en 63 couleurs, avec supplément tarifaire.

Spécifications techniques

Classe ETIM EC011022 - Radiateur plat
Type 11 - 21 - 22 - 33
Hauteur [mm] 300 - 900
Longueur [mm] 400 - 3000
Profondeur [mm] 63 - 168
Émission de chaleur selon EN 442 20 °C - 55/45 [W] 109 - 2529
Émission de chaleur EN 442 20 °C - 75/65 [W] 213 - 5007
Exposant N 1.2994 - 1.3487
Pression de travail max. [bar] 10
Contenu en eau [l] 0
Watt par mètre [W/m] 532 - 3159
Facteur K 1.26 - 26.785
Émission de chaleur selon EN 442 20 °C - 45/35 [W] 62 - 1429
Direction de montage Horizontal
CO2/Kg équivalent par kg de matériau 2.73
CO2/Kg équivalent par KW de chaleur délivrée par les articles 50.2
Poids [kg] 1.222 - 108.88

Calculs

Articles

Code article Description de l'article Émission de chaleur selon EN 442 20 °C - 55/45 [W] Hauteur [mm] Longueur [mm] Profondeur [mm] Contenu en eau [l] Poids [kg] CO2/Kg équivalent par kg de matériau
11PM300 0400 Radiateur panneau habillé T6 3010 Plan 11PM 300x400 109 300 400 63 0 5.2155 2.73
11PM300 0520 Radiateur panneau habillé T6 3010 Plan 11PM 300x520 142 300 520 63 0 6.2415 2.73
11PM300 0600 Radiateur panneau habillé T6 3010 Plan 11PM 300x600 163 300 600 63 0 9 2.73
11PM300 0720 Radiateur panneau habillé T6 3010 Plan 11PM 300x720 196 300 720 63 0 10.42 2.73
11PM300 0800 Radiateur panneau habillé T6 3010 Plan 11PM 300x800 218 300 800 63 0 11.37 2.73
11PM300 0920 Radiateur panneau habillé T6 3010 Plan 11PM 300x920 251 300 920 63 0 12.79 2.73
11PM300 1000 Radiateur panneau habillé T6 3010 Plan 11PM 300x1000 272 300 1000 63 0 1.3455 2.73
11PM300 1120 Radiateur panneau habillé T6 3010 Plan 11PM 300x1120 305 300 1120 63 0 11.3715 2.73
11PM300 1200 Radiateur panneau habillé T6 3010 Plan 11PM 300x1200 327 300 1200 63 0 12.555 2.73
11PM400 0400 Radiateur panneau habillé T6 3010 Plan 11PM 400x400 134 400 400 63 0 6.575 2.73
