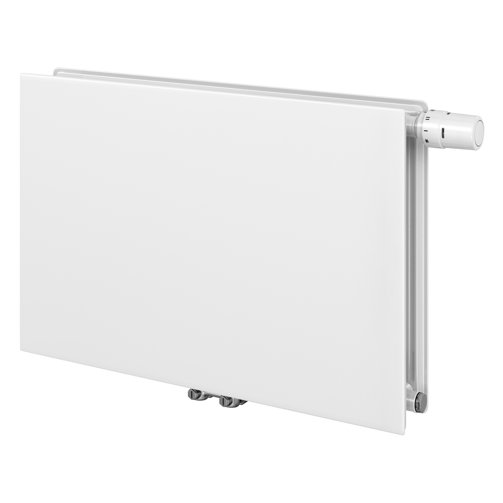

T6 Plan 3010 Tertiaire
Radiateur panneau habillé 6 orifices, avec face avant lisse.
- Esthétisme s’intégrant parfaitement à la conception de bâtiments modernes
- Répond aux exigences d’hygiène et de sécurité (idéal pour les établissements de santé)
- Technologie brevetée d’alimentation en forme de T intégré au radiateur
- Installation simplifiée grâce au raccordement central et flexibilité dans le choix de la tête thermostatique
- Très haute performance énergétique
Description du produit
Le radiateur panneau habillé T6 3010 Plan Tertiaire est spécialement conçu pour les environnements qui reçoivent du public et où l’hygiène est primordiale (hôpitaux, cliniques, centres médicaux…).
Avec une face avant décorative lisse, ce radiateur est dépourvu d’ailettes, de joues et de grilles pour limiter les retenues de poussières et faciliter le nettoyage du radiateur.
Raccordement central, 6 orifices, avec une canne intégrée en forme de T.
Equipé d’un insert thermostatique universel pré-monté en usine.
Pression de service 10 bar.
Température de service maximale de 110°C.
Inclus : consoles de fixation et étriers, bouchons
Couleur standard blanc (RAL 9016).
Spécifications techniques
| Classe ETIM | EC011022 - Radiateur plat |
|---|---|
| Type | 10 - 20 - 30 |
| Hauteur [mm] | 300 - 900 |
| Longueur [mm] | 400 - 3000 |
| Profondeur [mm] | 48 - 168 |
| Émission de chaleur selon EN 442 20 °C - 55/45 [W] | 65 - 1772 |
| Émission de chaleur EN 442 20 °C - 75/65 [W] | 124 - 3436 |
| Exposant N | 1.2367 - 1.2964 |
| Pression de travail max. [bar] | 10 |
| Contenu en eau [l] | 0 |
| Watt par mètre [W/m] | 310 - 1909 |
| Facteur K | 0.868 - 21.554 |
| Émission de chaleur selon EN 442 20 °C - 45/35 [W] | 38 - 1019 |
| Direction de montage | Horizontal |
| CO2/Kg équivalent par kg de matériau | 2.73 |
| CO2/Kg équivalent par KW de chaleur délivrée par les articles | 50.2 |
| Poids [kg] | 1.336 - 101.14 |
Calculs
Articles
| Code article | Description de l'article | Émission de chaleur selon EN 442 20 °C - 55/45 [W] | Hauteur [mm] | Longueur [mm] | Profondeur [mm] | Contenu en eau [l] | Poids [kg] | CO2/Kg équivalent par kg de matériau |
|---|---|---|---|---|---|---|---|---|
| 10PM300 0400 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x400 | 65 | 300 | 400 | 48 | 0 | 4.935 | 2.73 |
| 10PM300 0520 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x520 | 84 | 300 | 520 | 48 | 0 | 6 | 2.73 |
| 10PM300 0600 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x600 | 97 | 300 | 600 | 48 | 0 | 6.5835 | 2.73 |
| 10PM300 0720 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x720 | 117 | 300 | 720 | 48 | 0 | 7.595 | 2.73 |
| 10PM300 0800 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x800 | 130 | 300 | 800 | 48 | 0 | 8.2555 | 2.73 |
| 10PM300 0920 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x920 | 149 | 300 | 920 | 48 | 0 | 9.253 | 2.73 |
| 10PM300 1000 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x1000 | 162 | 300 | 1000 | 48 | 0 | 9.98 | 2.73 |
| 10PM300 1120 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x1120 | 182 | 300 | 1120 | 48 | 0 | 1.96 | 2.73 |
| 10PM300 1200 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 300x1200 | 195 | 300 | 1200 | 48 | 0 | 11.585 | 2.73 |
| 10PM400 0400 | Radiateur panneau habillé T6 3010 Plan Ter.10PM 400x400 | 83 | 400 | 400 | 48 | 0 | 5.966 | 2.73 |
